1. Introduction

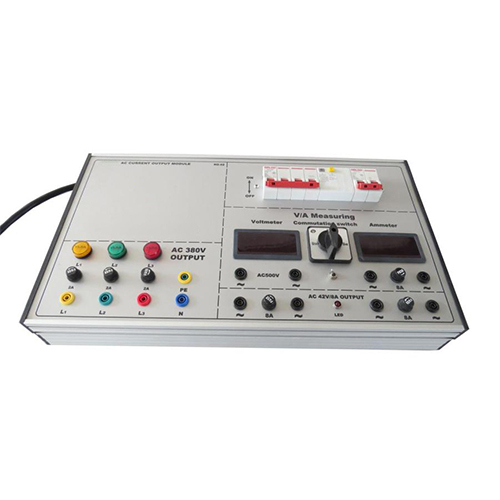

Ce dispositif expérimental fournit une alimentation en courant alternatif (CA) avec protection par disjoncteur et fusible. Il peut fournir 42 V/8 A et 380 V/1 A CA. Équipé d'un voltmètre numérique, d'un commutateur de tension et d'un ampèremètre numérique, il permet d'effectuer diverses mesures.
2. Composants de l'équipement :
1) Alimentation totale 380 V CA – Disjoncteur différentiel à 4 pôles (-4P).
2) Alimentation 42 V/8 A CA – Disjoncteur à 2 pôles (-2P).
3) Voyant triphasé.
4) Protection triphasée.

5) Borne de sortie triphasée à cinq fils.
6) Bornes de sortie et protection 42 V/8 A CA.
7) Bornes de sortie et protection 42 V/8 A CA.
8) Voyant de sortie 42 V/8 A CA.
9) Voltmètre CA – 500 V CA.
10) Commutateur.
11) Ampèremètre CA – 8 A CA.
12) Commutateur de commande de mesure du voltmètre 500 V CA (Remarque : en position gauche, l’inversion de polarité permet de tester l’alimentation triphasée interne ; en position droite, la ligne de test permet de tester la tension de la borne de sortie externe).
