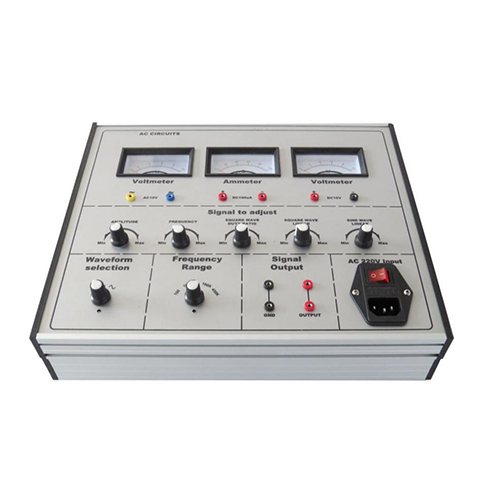

AF137E Matériel de laboratoire électrique pour la formation aux circuits CA, matériel didactique, matériel de formation professionnelle1. Introduction
Cette expérience permet de générer trois formes d'onde : sinusoïdale, carrée et triangulaire. Ces trois formes d'onde peuvent être utilisées pour un réglage précis de la fréquence, de l'amplitude, de la linéarité et du rapport cyclique.
Trois instruments de mesure (AC 10 V, DC 100 µA et DC 10 V) permettent de compléter le dispositif.
L'expérience permet de maîtriser le principe et le mode de contrôle, et d'acquérir les connaissances et compétences nécessaires. Elle est adaptée aux formations professionnelles de tous niveaux (lycées, écoles professionnelles, etc.).
2. Liste des composants du banc d'essai de circuits AC
Source du signal :
3 modes, plage de fréquences 1 à 10 kHz. Signaux sinusoïdal, carré et triangulaire. Niveau de tension de sortie variable sur tous les signaux : 0 à 10 V crête à crête nominal.
Amplificateur à cadre mobile : variation de 0 à 100 µA, échelle commutable 0 à 10 V crête/moyenne.
