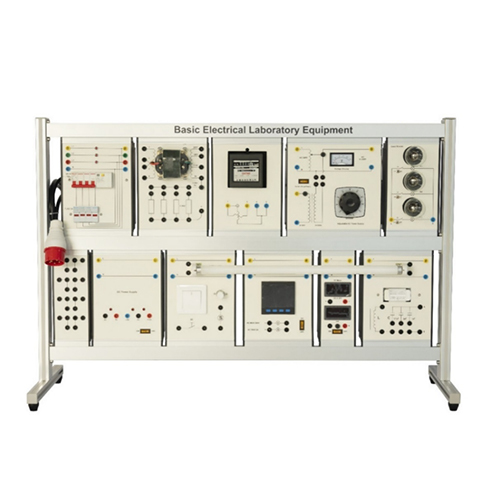

AF109E Équipement de laboratoire électrique de base, équipement didactique, équipement de formation professionnelleI. Présentation du produit
1.1 Présentation
Ce dispositif de formation comprend divers composants d'éclairage et de contrôle industriel. Grâce à des expériences pertinentes, il permet de se familiariser avec les caractéristiques des circuits d'éclairage, de maîtriser leurs principes et méthodes de commande, et de développer les connaissances et compétences correspondantes. Il convient aux lycées professionnels, aux collèges et aux lycées d'enseignement secondaire. Il est utilisé pour l'évaluation des enseignements et la formation pratique dans les filières concernées des lycées professionnels et techniques.
1.2 Caractéristiques
(1) La plateforme de formation est constituée d'une structure en profilés d'aluminium et d'un siège rembourré. Les instruments de mesure et l'alimentation électrique sont intégrés, ce qui la rend facile à utiliser et résistante aux dommages.
(2) Les moteurs sont fournis et peuvent être utilisés conjointement pour réaliser des exercices pratiques dans divers domaines.
(3) La plateforme de formation est équipée d'un système de sécurité performant. II. Paramètres de performance
(1) Alimentation : 220 V CA ±10 %
(2) Dimensions hors tout : 1 300 mm × 500 mm × 920 mm
(3) Puissance totale : < 1,5 kVA
(4) Poids : < 100 kg
(5) Température ambiante : -10 °C à +40 °C
(6) Humidité relative : < 85 % (à 25 °C)
III. Liste des composants et description détaillée
3.1 Partie principale
Numéro Nom
1 Cadre profilé de l'équipement
2 Prise européenne
3 Pied
3.2 Accessoires
Numéro Nom Quantité
1 Câble électrique 4 mm² 1 mètre, double extrémité, jaune, 10
2 Câble électrique 4 mm² 1 mètre, double extrémité, bleu, 10
3 Câble électrique 4 mm² 1 mètre, double extrémité, noir, 10
4 Noyau de fusible, 5
5 Fusible, 8
3.3 Composants
Composant 1 : Boîtier de suspension du compteur d'énergie électrique
Composant 2 : Boîtier de charge du transformateur
Composant 3 : Boîtier de suspension de l'alimentation électrique
Composant 4 : Boîtier de suspension du régulateur de tension à couplage automatique
Composant 5 : Boîtier de charge pour ampoule
Composant 6 : Boîtier d'alimentation CC
Composant 7 : Boîtier de suspension du bornier
Composant 8 : Voltmètre CC
Composant 9 : Compteur multifonction monophasé
Composant 10 : Module de démarrage
Composant 11 : Module de ballast
IV. Liste des expériences
Expérience 1 : Lampe fluorescente Expériences
Expérience 2 : Test d'un compteur multifonction monophasé
Expérience 3 : Tests liés au transformateur
Expérience 4 : Test d'un compteur électrique
Expérience 5 : Test d'un régulateur de tension automatique
