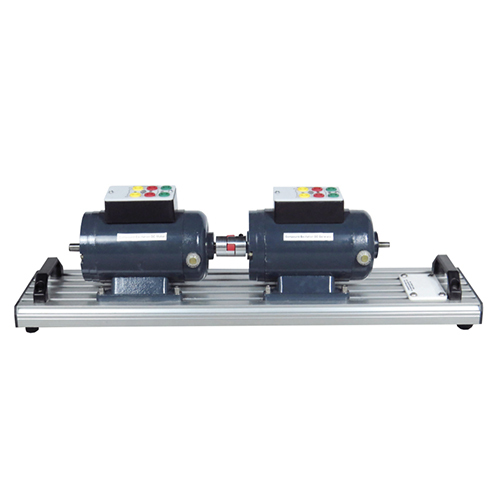

AF267E Groupe électrogène à courant continu à excitation composée - Équipement de laboratoire électrique - Matériel pédagogique
1 Introduction
Le moteur à courant continu à excitation composée est un moteur à courant continu doté d'un enroulement d'excitation shunt et d'un enroulement d'excitation série, installés sur le pôle magnétique principal.
L'enroulement d'excitation du moteur à excitation composée est divisé en deux parties : l'une est connectée en série avec l'enroulement d'induit, et l'autre en parallèle.
Les moteurs à courant continu à excitation composée peuvent être utilisés comme moteurs ou générateurs.
2 Caractéristiques techniques
Tension nominale du moteur à courant continu à excitation composée : 220 V
Vitesse nominale : 1 500 tr/min
Tension de génération du générateur à courant continu à excitation composée : 220 V

3. Composition de l'équipement
1. Moteur à excitation composée CC
2. Accouplement moteur
3. Générateur à excitation composée CC
Accessoires
Câble électrique de sécurité de 4 mm²
4. Expériences
Expérience 1 : Moteur à excitation composée CC
Expérience 2 : Groupe électrogène à excitation composée CC
