I. Présentation du produit
1.1 Aperçu

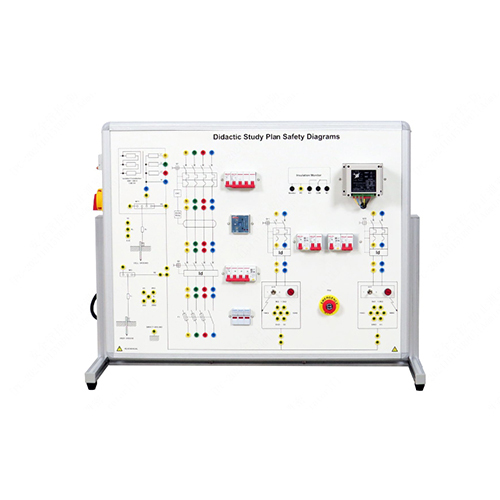

La structure est composée de tôles d'acier traitées chimiquement et recouvertes de plusieurs couches de revêtement époxy ; la base est équipée de pieds en caoutchouc permettant de la poser sur un établi. Le panneau présente tous les composants nécessaires à l'alimentation correcte du circuit.
1.2 Caractéristiques
1. L'appareil est équipé d'un bouton d'arrêt d'urgence, permettant de couper instantanément l'alimentation en cas d'incident.
2. Le disjoncteur est équipé d'une protection contre les fuites de courant et d'un déclencheur. En cas de fuite de courant, le disjoncteur se déclenche pour assurer la protection de l'appareil.
3. La structure est fabriquée à partir de tôles d'acier traitées chimiquement, ce qui garantit sa sécurité et sa stabilité.
4. La surface est recouverte de plusieurs couches de revêtement époxy, ce qui la rend plus durable et résistante.
II. Paramètres de performance
2.1 Paramètres techniques
Paramètres d'alimentation : monophasé triphasé CA 220 V ±10 % 50 Hz
2.2 Dimensions et poids
Dimensions : 1000 mm * 580 mm * 770 mm
Poids : < 68 kg

III. Liste des composants
3.1 Partie principale
Numéro    Nom
1    Panneau
2    Support
3    Transformateur d'isolement triphasé
3.2 Pièces électriques
Numéro    Nom
1    Disjoncteur de puissance
2    Interrupteur de puissance
3    Transformateur d'isolement triphasé
4    Relais de courant de fuite
5    Disjoncteur 4P avec déclencheur
6    Barrette de raccordement de mise à la terre
7    Disjoncteur 4P avec protection différentielle
8    Fusible
9    Condensateur
10    Voyant d'alimentation
11    Résistance
12    Bouton d'arrêt d'urgence
13    Disjoncteur 2P avec protection différentielle
14    Testeur d'isolement CA
15    Port de test
3.3 Accessoires
Numéro    Nom
1    Câble de liaison en U 4 mm noir
2    Câble électrique 4 mm 1 m double extrémité jaune
3    Câble électrique 4 mm 1 m double extrémité vert
4    Câble électrique 4 mm 1 m double extrémité rouge
5    Câble électrique 4 mm 1 m double extrémité bleu
6    Câble électrique 4 mm 1 m double extrémité bicolore
7    Multimètre numérique UA9205
8    Fusible
3.4 Liste de configuration du produit
Numéro    Nom    Quantité
1    Transformateur d'isolement triphasé 1,5 kW 380/380 (4 sorties)    1
2    Disjoncteur DZ47s sans protection différentielle 4P 2A type C    1
3    Disjoncteur DZ47s sans protection différentielle 2P 1A type C    2
4    Disjoncteur DZ47SLES rouge 2P 16A avec protection différentielle Nouveau    2
5    Disjoncteur DZ47SLES rouge 4P 25A avec protection différentielle Nouveau    2
6    Déclencheur à distance DZ47s MX+OF3 (Delixi) AC220V    1
7    Transformateur de courant de fuite    1
8    Câble de liaison en U 4 mm noir    20
9    Relais de courant de fuite    1
10    Câble électrique 4 mm 1 mètre double extrémité jaune    5
11    Câble électrique 4 mm 1 mètre double extrémité vert    5
12    Câble électrique 4 mm 1 mètre double extrémité rouge    5
13    Câble électrique 4 mm 1 mètre double extrémité bleu    5
14    Câble électrique 4 mm 1 mètre Double embout bicolore    5
15    Multimètre numérique UA9205    1
IV. Liste des expériences
Expérience 1 Test de déclenchement par simulation de choc électrique humain
Expérience 2 Test du testeur d'isolation CA
Expérience 3 Test du relais de courant de fuite
Expérience 4 Test de déclenchement du disjoncteur de protection différentielle 4P
