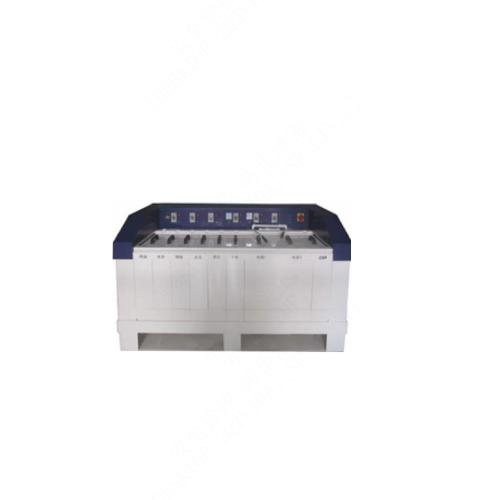

AF029Équipement de métallisation par électroplacage direct, équipement didactique, formation technique, système de fabrication de circuits imprimés Fonction : Utilisé dans le processus de métallisation des trous par film de carbone lors de la fabrication de circuits imprimés (PCB), cet appareil permet, grâce à des étapes simples et fiables (dégraissage, lavage à l'eau, métallisation par noircissement, séchage, électrodéposition de cuivre, etc.), d'obtenir une conduction intercouche fiable. Caractéristiques techniques : * Deux cuves d'électrodéposition intégrées * Possibilité de métalliser simultanément deux circuits imprimés * Dimensions maximales des circuits imprimés : 300 mm x 400 mm * Diamètre minimal des trous : 0,2 mm (8 mil) * Solution d'activation : colloïde de noir de carbone * Fonction d'oscillation * Fonction d'agitation par air * Fonction de filtration en circuit fermé * Blindage anodique ; rapport surface cathode/anode : 2:1 * Cuve de traitement OSP permettant l'application d'un film de brasure organique anti-oxydation sur le cuivre nu du circuit imprimé * Alimentation : 220 V CA / 50 Hz * Puissance : 2,2 kW * Poids : 280 kg * Dimensions (longueur/largeur/hauteur) : 2138 mm × 826 mm × 1170 mm
