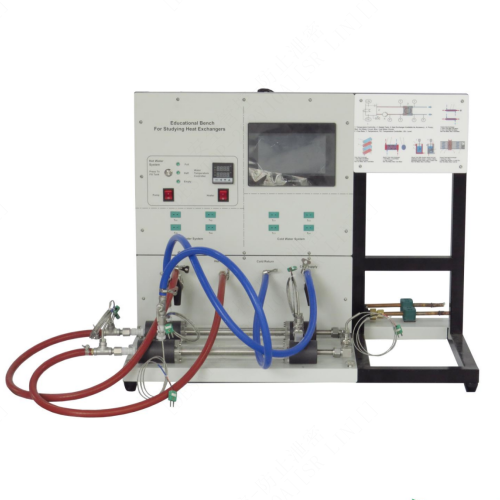

AFT123Banc pédagogique pour l'étude des échangeurs de chaleur - Formation didactique en laboratoire - Équipement de laboratoire thermique 1. Présentation de l'équipement 1.1 Aperçu Dans la nature, des changements d'énergie se produisent constamment, comme le transfert de chaleur d'une surface à une autre. Quel que soit le mode de transfert, l'énergie est soumise au principe de conservation de l'énergie. Ce principe est l'une des lois fondamentales et universelles de la nature. De manière générale, l'énergie ne peut être ni créée ni détruite ; elle se transforme d'une forme à une autre ou est transférée d'un objet à un autre, la quantité totale d'énergie restant inchangée. Par conséquent, la quantité totale de chaleur ne change pas, elle est seulement transférée. Le transfert de chaleur ne peut être observé directement. La manière dont la chaleur se transfère sur différents objets est un problème que nous devons étudier, et les lois du transfert de chaleur sont au cœur de nos recherches. Afin de mieux appréhender les variations de température lors du transfert de chaleur, nous avons conçu et réalisé un banc d'essai pédagogique pour l'étude des échangeurs de chaleur, ainsi que des modules expérimentaux associés. La combinaison de ces modules permet de répondre à divers besoins expérimentaux. 1.2 Caractéristiques (1) Plus sûr. Ce produit a été conçu en tenant pleinement compte de la sécurité de l'utilisateur et intègre une excellente configuration électrique ainsi que des solutions fiables de mise à la terre. (2) Simplicité d'utilisation. Le produit bénéficie d'une conception modulaire, tant au niveau de sa structure électrique que mécanique. Sa structure et son principe de fonctionnement sont clairs et intuitifs, ce qui facilite son utilisation. (3) Esthétique. Le produit adopte une conception intégrée. Compact et élégant, il offre de nombreuses fonctionnalités. Grâce à cette conception intégrée, son impact environnemental est extrêmement faible. (4) Durabilité accrue. Le produit utilise des matériaux plus robustes et résistants à la corrosion, ce qui prolonge considérablement sa durée de vie. 2. Caractéristiques techniques Alimentation : monophasée triphasée 220 V CA Dimensions : 820 mm × 650 mm × 640 mm Poids : 45 kg Conditions de fonctionnement : température ambiante de -10 °C à +40 °C ; humidité relative < 85 % (à 25 °C). 3. Liste des composants 3.1 Partie principale N° Nom 1 Indicateur de niveau d'eau 2 Bouton de remplissage du réservoir d'eau 3 Interrupteur de la pompe de circulation d'eau 4 Prise du capteur de température du circuit d'eau chaude 5 Tableau de régulation de température PID 6 Interrupteur de chauffage 7 Écran tactile 8 Schéma électrique 9 Prise du capteur de température du circuit d'eau froide 10 Sortie du circuit d'eau chaude 11 Orifice de retour du circuit d'eau chaude 12 Orifice de retour du circuit d'eau froide 13 Sortie du circuit d'eau froide 14 Capteur de température 15 Entrée d'eau froide 16 Entrée d'eau froide 17 Module expérimental 3.2 Liste de configuration de l'équipement N° Nom Qté Composant 1 Module expérimental 1 Composant 2 : Écran tactile 1 Composant 3 : Table de régulation de température PID 1 Composant 4 : Capteur de température 6 Composant 5 : Interrupteur unique 2 Composant 6 : Bouton marche/arrêt 1 Composant 7 : Support de capteur 8 3.3 Accessoires N° Nom Qté 1 : Rallonge électrique 1 2 : Clé USB contenant le logiciel 1 3 : Câble de communication réseau 1 4 : Té 1 5 : Collier de serrage 8 6 : Tuyauterie 4 4. Liste des expériences Expérience 1 : Comprendre le fonctionnement de base du banc d’essai utilisé pour l’étude des échangeurs de chaleur. Expérience 2 : Démontrer le contrôle de la température à l’aide d’un échangeur de chaleur à tubes concentriques. Expérience 3 : Démontrer l’acquisition de données à l’aide d’un échangeur de chaleur à tubes concentriques. Expérience 4 : Démontrer l’acquisition de données par logiciel à l’aide d’un échangeur de chaleur à tubes concentriques.
