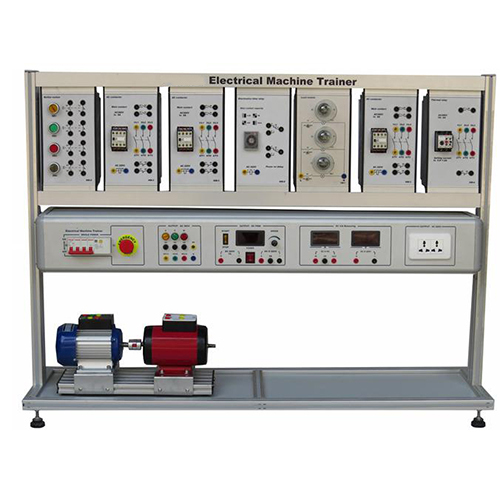

AF108E Équipement de formation aux machines électriques, équipement de laboratoire électrique, équipement didactique, équipement de formation professionnelle
1. Présentation du produit
1.1 Présentation
Le dispositif de formation comprend différents types de moteurs inductifs et de composants de commande industrielle. Grâce à des expériences pertinentes, il est possible de se familiariser avec les caractéristiques de fonctionnement des moteurs à courant continu et des moteurs asynchrones triphasés, de maîtriser les principes et les méthodes de commande, et de développer les connaissances et les compétences correspondantes des étudiants. Il convient à l'enseignement et à l'évaluation des compétences dans les lycées professionnels, les collèges, les lycées professionnels et les écoles techniques.
1.2 Caractéristiques
(1) La plateforme de formation est constituée d'une structure à colonnes profilées en aluminium, avec un tapis de protection intégré. L'instrumentation de mesure et l'alimentation électrique de formation sont intégrées, ce qui la rend facile à utiliser et résistante aux dommages.
(2) Le moteur est entièrement équipé et peut être utilisé en combinaison avec d'autres moteurs pour couvrir le contenu de la formation dans différents domaines.
(3) La plateforme de formation est dotée d'un système de sécurité performant. 2. Paramètres techniques
(1) Alimentation : système triphasé à cinq fils 380 V ±10 % 60 Hz
(2) Dimensions : 1600 mm × 400 mm × 1200 mm
(3) Puissance : < 1,5 kVA
(4) Poids : < 150 kg
(5) Conditions de fonctionnement : température ambiante : -10 °C à +40 °C ; humidité relative : < 85 % (à 25 °C)
3. Composition du produit
3.1 Panneau de commande
Le panneau de commande est constitué d’un profilé en alliage d’aluminium et sa structure fermée est intégrée au châssis inférieur.
3.2 Configuration du panneau de commande
(1) Alimentation triphasée à cinq fils, protégée par un disjoncteur différentiel, avec bouton d’arrêt d’urgence. En cas d’urgence, appuyez sur le bouton d’arrêt d’urgence pour couper l’alimentation.
(2) Il est équipé d’un indicateur d’alimentation, d’une prise de courant et d’une borne de sortie de sécurité. (3) Configurer le commutateur de protection spécial du moteur à courant alternatif, l'alimentation CA intégrée et la protection contre les courts-circuits.
(4) Alimentation CA intégrée avec protection contre les courts-circuits.

3.4 Dispositifs associés
(1) Un moteur à courant continu à excitation shunt
(2) Un moteur asynchrone triphasé
(3) Unité de commande par relais temporisé
(4) Unité de commande par relais de surintensité à temporisation thermique
(5) Unité de commande par circuit de verrouillage de contacteur
(6) Module de boutons
(7) Module de mesure de tension continue
(8) Module de mesure de tension alternative
(9) Module de mesure de courant continu
(10) Module de mesure de courant alternatif
4. Liste des expériences
4.1 Expériences relatives au moteur asynchrone triphasé à cage d'écureuil
(1) Principe du moteur asynchrone triphasé
(2) Essai statique du moteur asynchrone triphasé
(3) Essai de fonctionnement du moteur asynchrone triphasé
(4) Commande de conversion directe et inverse du moteur asynchrone triphasé
(5) Commande de démarrage étoile-triangle du moteur asynchrone triphasé
(6) Commande par relais de surintensité à temporisation thermique du moteur asynchrone triphasé
(7) Commande par relais temporisé du démarrage et de l'arrêt différés du moteur asynchrone triphasé Moteur
4.2 Expériences relatives au générateur CC à excitation mutuelle
(1) Test de fonctionnement et de transmission du groupe
(2) Test statique des paramètres techniques du moteur
(3) Connexion et fonctionnement du circuit de commande du moteur
(4) Test technique de fonctionnement
