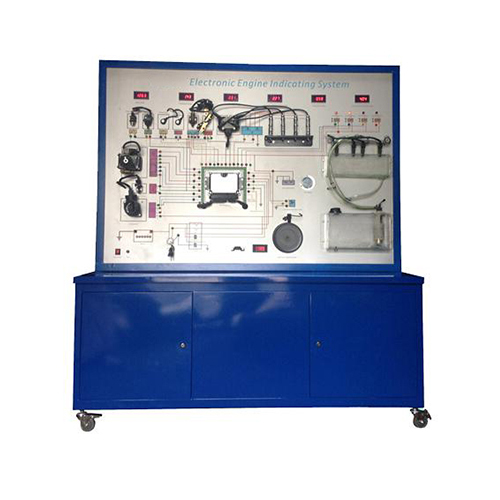

AFC064 Système de gestion moteur (EMS) - Formateur - Matériel didactique automobile - Matériel pédagogique1. Aperçu
Modèle du véhicule : Santana
Pression de service : 220 V
Disjoncteur différentiel intégré
Fréquence : 50/60 Hz
Puissance : 350 W
Dimensions du démonstrateur : 1600 mm × 1100 mm × 200 mm (L × l × H)
Dimensions standard de l'armoire : 1600 mm × 500 mm × 700 mm (L × l × H)
La table est fabriquée en tubes carrés et cornières soudés sans soudure, conformément aux normes internationales. Après polissage et meulage de la surface, celle-ci est recouverte d'une peinture plastique haute température, la rendant anticorrosion et anti-vieillissement, et préservant sa couleur. La table est équipée de roulettes autobloquantes universelles pour faciliter son déplacement lors des formations.
Le panneau de commande est en aluminium et plastique. Il comporte un schéma intuitif du système SRS et ses couleurs correspondent à celles du système de commande d'origine du véhicule. Il est fourni avec un manuel d'utilisation et un guide d'expérimentation.
Ce banc d'essai permet à l'étudiant de comprendre la construction et le principe de fonctionnement de l'injection d'huile à commande électrique du moteur, ainsi que des capteurs et actionneurs. Il lui permet également de comprendre la position et le principe de fonctionnement de chaque capteur et actionneur. Selon le terminal de détection informatique, en collaboration avec le multimètre, on détecte la résistance et la tension du capteur et de l'actionneur de la vanne d'air, on simule une panne de transmission. L'affichage du défaut permet à l'étudiant d'analyser la panne et de développer ses compétences en diagnostic.
2. Fonction d'affichage : Le démonstrateur permet d'observer le fonctionnement du moteur à commande électrique de manière plus intuitive : allumage des bougies, fonctionnement de la pompe à huile, injection d'huile par injecteur, manomètre à aiguille affichant la pression de fonctionnement du carburant. Chaque capteur est équipé d'un voltmètre numérique. La carte présente le schéma électrique complet du système de commande électrique.
