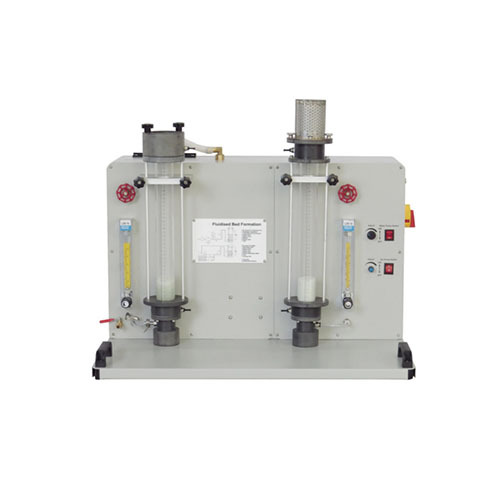

AFF178 Formation en lit fluidisé, fluides, ingénierie, équipement de formation, matériel pédagogique, matériel d'enseignement1. Présentation de l'équipement
1.1 Vue d'ensemble
Cet équipement est un dispositif expérimental complet, principalement utilisé pour démontrer et étudier le comportement des liquides et des gaz dans les lits fluidisés. Il comprend plusieurs modules fonctionnels, tels qu'un module d'affichage pour lit fluidisé liquide, un module d'affichage pour lit fluidisé gazeux, un module de mesure et de régulation du débit d'eau et un module de mesure et de régulation du débit d'air. Ces modules fonctionnent de concert pour simuler le système de lit fluidisé utilisé dans les procédés industriels et permettre une compréhension approfondie de la dynamique des fluides.
1.2 Caractéristiques
Polyvalence : L'équipement permet de démontrer une variété de phénomènes physiques liés aux liquides et aux gaz dans les lits fluidisés, couvrant ainsi un large éventail de besoins expérimentaux.
Forte interactivité : Équipé de fenêtres d'observation et de points de mesure, il permet aux étudiants et aux chercheurs d'observer directement le comportement des fluides et d'effectuer une analyse des données.
Contrôle précis : Grâce aux modules de mesure et de régulation des débits d'eau et d'air, un contrôle précis du débit et de la vitesse d'écoulement est obtenu, garantissant ainsi la précision de l'expérience.
Sécurité élevée : Doté d'un système de trop-plein et d'une purge, il empêche les débordements d'eau excessifs et assure la sécurité du processus expérimental. Facilité d'utilisation : Son design ergonomique, son panneau de commande et sa vanne de régulation intuitifs permettent une prise en main rapide, même pour les débutants.
Évolutivité : La conception de l'appareil permet d'ajouter ou de remplacer facilement des modules pour répondre à différents besoins d'enseignement ou de recherche.
Filtration efficace : Le filtre intégré garantit la pureté du gaz entrant dans le lit fluidisé et maintient un environnement sain pour l'expérience.
Alimentation en eau stable : Le réservoir d'eau assure une alimentation continue en eau pour les expériences de longue durée.
Respect de l'environnement et économies d'énergie : L'appareil optimise la consommation d'énergie et la réduit en fonctionnement, conformément aux normes environnementales.
Outil pédagogique : Cet appareil est non seulement un outil de recherche, mais aussi un équipement expérimental important pour l'enseignement, aidant les étudiants à mieux comprendre les principes scientifiques.
Grâce à ces caractéristiques, cet appareil est un outil efficace et polyvalent, idéal pour l'enseignement et la recherche scientifique dans les établissements d'enseignement supérieur et les instituts de recherche. 2. Caractéristiques techniques
Alimentation : monophasée triphasée 220 V CA
Poids : environ 80 kg
Conditions de fonctionnement : Température ambiante : -10 °C à +40 °C ; Humidité relative : < 85 % (à 25 °C)
Dimensions : environ 750 mm × 610 mm × 1010 mm
3. Liste des composants
3.1 Partie principale
N° Nom
1 Trop-plein
2 Module d'affichage du lit fluidisé liquide
3 Module de mesure et de régulation du débit d'eau
4 Filtre
5 Module de démonstration du lit fluidisé gazeux
6 Module de régulation du débit d'air
7 Réservoir d'eau
8 Vanne de régulation
9 Vanne de régulation
10 Vidange
3.2 Boîtier d'alimentation
N° Nom
1 Module de commande du lit fluidisé liquide
2 Module de commande du lit fluidisé gazeux
3 Module d'interrupteur
4 Module d'entrée d'alimentation
3.3 Accessoires
N° Nom Qté
1 Manomètre différentiel numérique portable 1
2 Cordon d'alimentation européen 1
3 Billes de verre 30 mesh 2
4 Billes de verre 60 mesh 4
4. Liste des expériences
Expérience 1 : Transformation d'un lit fixe de gaz en lit fluidisé
Expérience 2 : Transformation d'un lit fixe de liquide en lit fluidisé
Expérience 3 : Comparaison des pertes de charge entre un lit fixe de gaz et un lit fluidisé de gaz
Expérience 4 : Comparaison des pertes de charge entre un lit fixe de liquide et un lit fluidisé de liquide
Expérience 5 : Débit et pertes de charge d'un lit fluidisé de gaz
Expérience 6 : Débit et pertes de charge d'un lit fluidisé de liquide
Expérience 7 : Évolution des pertes de charge d'un lit fluidisé de gaz
