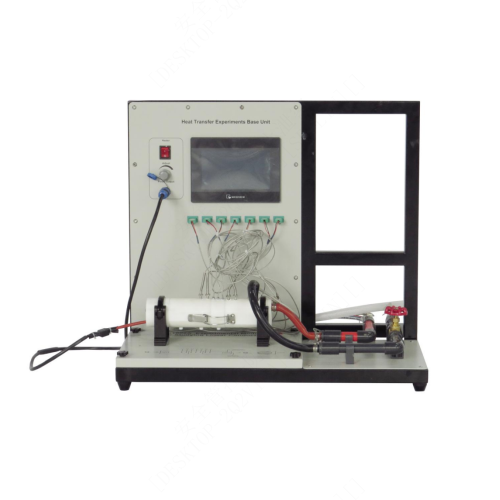

AFT122Expériences de transfert de chaleur - Unité de base - Formation didactique - Formation en laboratoire - Équipement de laboratoire thermique 1. Présentation de l'équipement 1.1 Aperçu Dans la nature, des changements d'énergie se produisent constamment, comme le transfert de chaleur d'une surface à une autre. Quel que soit le mode de transfert, l'énergie est soumise au principe de conservation de l'énergie. Ce principe est l'une des lois fondamentales et universelles de la nature. De manière générale, l'énergie ne peut être ni créée ni détruite ; elle se transforme d'une forme à une autre ou est transférée d'un objet à un autre, la quantité totale d'énergie restant inchangée. Par conséquent, la quantité totale de chaleur ne change pas ; elle est seulement transférée. Le transfert de chaleur ne peut être observé directement. La manière dont la chaleur se transfère sur différents objets est un problème que nous devons étudier, et les lois du transfert de chaleur sont au cœur de nos recherches. Afin d'appréhender plus intuitivement l'évolution de la température lors du transfert de chaleur, nous avons conçu et réalisé un dispositif expérimental complet pour le transfert de chaleur, ainsi que des modules expérimentaux associés. La combinaison de ces modules permet de répondre à divers besoins expérimentaux. 1.2 Caractéristiques (1) Plus sûr. La sécurité de l'utilisateur est au cœur de la conception de ce produit, qui intègre une excellente configuration électrique et des solutions de mise à la terre fiables. (2) Simplicité d'utilisation. Le produit est conçu de manière modulaire, tant au niveau de sa structure électrique que mécanique. Sa structure et son principe de fonctionnement sont clairs et facilitent son utilisation. (3) Esthétique. Le produit bénéficie d'une conception intégrée. Compact et élégant, il offre de nombreuses fonctionnalités. Grâce à cette conception intégrée, son impact environnemental est extrêmement faible. (4) Durabilité accrue. Fabriqué à partir de matériaux plus robustes et résistants à la corrosion, le produit bénéficie d'une durée de vie considérablement prolongée. 2. Caractéristiques techniques Alimentation : monophasée triphasée 220 V CA Dimensions : 700 mm × 530 mm × 650 mm Poids : 35 kg Conditions de fonctionnement : température ambiante de -10 °C à +40 °C ; humidité relative < 85 % (à 25 °C). 3. Liste des composants 3.1 Partie principale N° Nom 1 Écran tactile 2 Interrupteur de commande unique 3 Moteur de réglage de la puissance 4 Port d'alimentation du chauffage 5 Interface du capteur de température 6 Sonde de température PT100 7 Chauffage du module expérimental 8 Boucle de fixation 9 Kit expérimental de matériaux métalliques interchangeables 10 Moteur de fixation 11 Vanne de contrôle d'entrée d'eau froide 12 Tuyau de retour de refroidissement 13 Tuyau d'entrée de refroidissement 14 Pied de support 3.3 Liste de configuration de l'équipement N° Nom Qté Composant 1 Kit expérimental de matériaux métalliques interchangeables en laiton 1 Composant 2 Kit expérimental de matériaux métalliques interchangeables en cuivre 1 Composant 3Kit d'expérimentation avec matériaux métalliques interchangeables en acier inoxydable 1 Composant 4 Kit d'expérimentation avec matériaux interchangeables en aluminium 1 Composant 5 Écran tactile 1 Composant 6 Module expérimental 1 3.4 Accessoires N° Nom Qté 1 CD du logiciel 1 2 Câble réseau 1 3 Graisse thermique 1 4 Kit d'expérimentation avec matériaux métalliques interchangeables en cuivre 1 5 Kit d'expérimentation avec matériaux métalliques interchangeables en laiton 1 6 Kit d'expérimentation avec matériaux métalliques interchangeables en aluminium 1 7 Rallonge d'alimentation 1 4. Liste des expériences Expérience 1 : Comprendre le fonctionnement électrique de base du dispositif expérimental de transfert de chaleur Expérience 2 : Démontrer le transfert de chaleur de matériaux métalliques en aluminium avec le dispositif linéaire Module d'expérimentation sur la conduction Expérience 3 : Démonstration du transfert de chaleur dans l'acier inoxydable à l'aide du module d'expérimentation sur la conduction linéaire Expérience 4 : Démonstration du transfert de chaleur dans le cuivre à l'aide du module d'expérimentation sur la conduction linéaire Expérience 5 : Démonstration du transfert de chaleur dans le laiton à l'aide du module d'expérimentation sur la conduction linéaire Expérience 6 : Démonstration de l'acquisition de données à l'aide du module d'expérimentation sur la conduction linéaire
