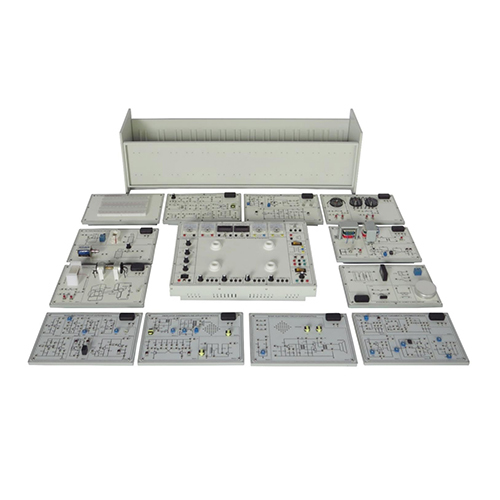

AFE5007 Matériel pédagogique pour laboratoire de circuits linéaires, matériel de laboratoire électrique, matériel didactique, matériel éducatif1. Présentation de l'équipement
1.1 Aperçu
Les expériences réalisables avec cet appareil couvrent l'électricité de base, le magnétisme, les principes fondamentaux des circuits électroniques, les caractéristiques et applications d'autres composants électroniques, ainsi que les caractéristiques et applications des oscillateurs, notamment les circuits RC CC et les phénomènes transitoires, les caractéristiques des transformateurs, les circuits résonants parallèles, la présentation des composants magnétiques, le champ magnétique, la loi d'Ampère, les caractéristiques des diodes, les circuits redresseurs, les caractéristiques des diodes Zener, les caractéristiques des LED, l'identification et les caractéristiques de la polarité des transistors, les caractéristiques des FET, des SCR et des UJT, les amplificateurs simples, les amplificateurs complémentaires simples, la régulation de tension simple, les circuits amplificateurs push-pull, les ampoules à luminosité réglable, les amplificateurs série multi-étages, les caractéristiques des relais, les interrupteurs tactiles, les circuits de commande de lumière, les circuits de commande thermique, les circuits de commande sonore, les caractéristiques des oscillateurs intermittents, les buzzers électroniques, les multivibrateurs, les circuits résonants LC et d'autres expériences.
1.2 Caractéristiques
1. Conception modulaire : Grâce à onze modèles différents, l'appareil offre des configurations expérimentales flexibles pour faciliter la réalisation de divers projets expérimentaux. 2. Simplicité : La conception du commutateur de réparation des pannes permet aux étudiants de configurer et de réparer rapidement les pannes, améliorant ainsi l'efficacité des travaux pratiques.
3. Interface standardisée : L'utilisation d'un commutateur DIP universel à 8 bits comme méthode de configuration des pannes simplifie le processus d'utilisation et facilite la compréhension et la maîtrise par les étudiants.
4. Approche pratique : Cet appareil met l'accent sur le développement des compétences pratiques, permettant aux étudiants d'apprendre dans un environnement simulant des pannes réelles, ce qui renforce le caractère pratique et interactif de l'apprentissage.
5. Réinitialisation facile : Après avoir effectué la réparation d'une panne, il suffit de remettre le commutateur DIP en position initiale pour réinitialiser le modèle, ce qui facilite la réalisation d'expériences variées.
6. Sécurité : Tous les commutateurs de réparation sont configurés en état de fonctionnement normal avant leur expédition, garantissant ainsi la sécurité dès la première utilisation.
7. Adaptabilité : Adapté aux étudiants de différents niveaux, de l'électricité de base à l'analyse de circuits complexes, cet appareil répond à un large éventail de besoins pédagogiques. 2. Caractéristiques techniques
Alimentation : système monophasé triphasé 220 V ±10 % 60 Hz
Conditions de fonctionnement : Température ambiante : -10℃～+40℃ Humidité relative : <85 % (25℃)
3. Liste des composants et description détaillée
3.1 Partie principale
N° Nom
1 Boîte de rangement
2 Module pédagogique expérimental de circuit linéaire
3.2 Boîtier d'alimentation
N° Nom
1 Module de mesure de tension continue 0-20 V
2 Module de mesure de courant continu 0-100 mA
3 Module voltmètre AC/DC
4 Modules ampèremètre AC/DC
5 Module voltmètre AC
6 Module ampèremètre AC
7 Interrupteur à bascule
8 Module haut-parleur
9 Module source de tension AC 9 V
10 Module d'alimentation DC fixe
11 Module régulateur de tension DC
12 Module de résistance variable
13 Module générateur de fonctions
3.3 Liste de configuration des équipements
N° Nom Qté
Composant 1 001 Module d'expérimentation électrique de base 1
Composant 2 002 Module d'importation de composants magnétiques 1
Composant 3 003 Module de champ magnétique 1
Composant 4 004 Module de la loi d'Ampère 1
Composant 5 005 Module de la loi de Fleming 1
Composant 6 006 Module d'induction électromagnétique 1
Composant 7 007 Module d'expérimentation de base sur les circuits électroniques 1
Composant 8 008 Module d'expérimentation de base sur les circuits électroniques (1) 1
Composant 9 009 Module d'expérimentation de base sur les circuits électroniques (2) 1
Composant 10 010 Module d'expérimentation sur les composants électroniques spéciaux 1
Composant 11 011 Module d'expérimentation et d'application sur les oscillateurs 1
Composant 12 012 Module sur plaque d'essai 1
3.4 Accessoires
N° Désignation Qté
1 Câble électrique de sécurité 2 mm² 100 cm Bleu 6
2 Câble électrique de sécurité 2 mm² 100 cm Rouge 6
3 Câble électrique de sécurité 2 mm² 100 cm Noir 10
4 Cordon d'alimentation britannique à trois conducteurs, prise Hong Kong 1
5 Aimant 1
4. Liste des expériences
Expérience 1 Circuit RC CC et phénomènes transitoires
Expérience 2 Caractéristiques du transformateur
Expérience 3 Circuit résonant parallèle
Expérience 4 Introduction aux composants magnétiques
Expérience 5 Champ magnétique
Expérience 6 Expérience sur la loi d'Ampère
Expérience 7 : Caractéristiques des diodes
Expérience 8 : Circuit redresseur
Expérience 9 : Caractéristiques de la diode Zener
Expérience 10 : Caractéristiques des LED
Expérience 11 : Identification de la polarité et caractéristiques des transistors
Expérience 12 : Caractéristiques des FET
Expérience 13 : Caractéristiques des SCR
Expérience 14 : Caractéristiques des UJT
Expérience 15 : Amplificateur simple
Expérience 16 : Amplificateur complémentaire simple
Expérience 17 : Régulateur de tension simple (Royaume-Uni)
Expérience 18 : Circuit amplificateur push-pull
Expérience 19 : Ampoule à luminosité réglable
Expérience 20 : Amplificateur série multi-étages
Expérience 21 : Caractéristiques des relais
Expérience 22 : Interrupteur tactile
Expérience 23 : Circuit de commande de lumière
Expérience 24 : Circuit de commande thermique
Expérience 25 : Circuit de commande vocale
Expérience 26 : Intermittent Expérience sur les caractéristiques d'un oscillateur
Expérience 27 : Expérience avec un buzzer électronique
Expérience 28 : Expérience avec un circuit résonant LC
