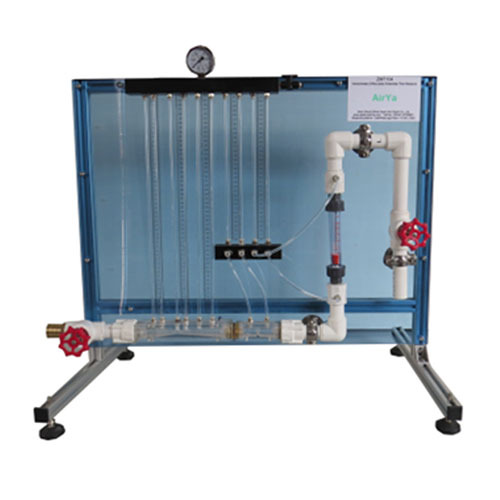

AFF031 Méthodes de mesure des débits, ingénierie des fluides, matériel de formation, matériel pédagogique, matériel didactiqueDescription
Différentes méthodes de mesure du débit
Visualisation de la distribution de pression dans une tuyère Venturi ou un orifice/une tuyère de mesure
La mesure du débit est un aspect important des techniques de mesure.
Il existe plusieurs façons de mesurer le débit des fluides dans les canalisations.
Avec AFF031, les étudiants peuvent se familiariser avec différentes méthodes de mesure de débit dans un système de canalisations et les mettre en pratique.
Le dispositif expérimental comprend divers instruments de mesure permettant de déterminer le débit. Ces instruments sont dotés de boîtiers transparents facilitant la visualisation de leur fonctionnement. Parmi les méthodes utilisées, on trouve par exemple des rotamètres, une buse Venturi ou un débitmètre à plaque à orifice et sa buse de mesure.
Six manomètres tubulaires permettent de déterminer la distribution de pression dans la buse Venturi ou le débitmètre à plaque à orifice et sa buse de mesure. La pression totale est mesurée par un tube de Pitot. Le dispositif expérimental se positionne facilement et en toute sécurité sur la surface de travail du module de base AFF031. L'alimentation en eau et la mesure du débit sont assurées par AFF031. Le dispositif expérimental peut également être alimenté par le réseau électrique du laboratoire.
