Machine multifonctionnelle de gravure de circuits imprimés - Équipement didactique - Formation technique - Système de fabrication de circuits imprimés
No.AF028

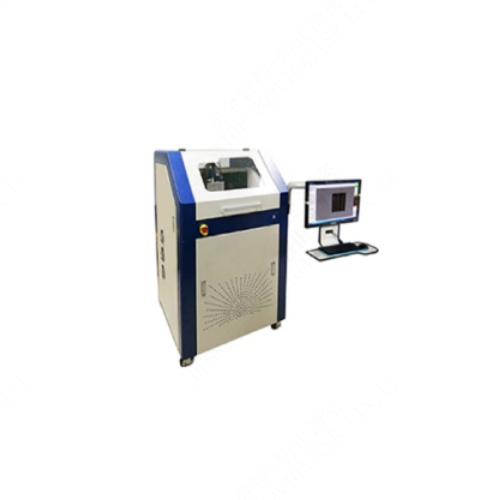

AF028 Machine multifonctionnelle de gravure de circuits imprimés - Équipement didactique - Formation technique - Système de fabrication de circuits imprimés
AF028 Machine multifonctionnelle de gravure de circuits imprimés - Équipement didactique - Formation technique - Système de fabrication de circuits imprimés Fonction : Idéale pour la production en petites séries et rapide de cartes de circuits imprimés en laboratoire. Elle permet le perçage, le fraisage de lignes et de contours, ainsi que la réalisation de trous et de fentes borgnes. Elle est compatible avec les cartes de circuits imprimés numériques, analogiques et mixtes (analogiques et numériques), les cartes radiofréquences et micro-ondes, ainsi qu'avec les panneaux et plaques signalétiques en PVC, plexiglas et aluminium. Elle permet également la gravure de matériaux flexibles en polyimide et le fraisage de fentes borgnes sur les circuits micro-ondes. Elle offre un contrôle précis de la profondeur de gravure et de fraisage, et permet la réparation et la découpe de cartes de circuits imprimés avec composants assemblés. Paramètres techniques : Largeur/pas de fil minimal pour le traitement : 0,075 mm/0,1 mm (3 mil/4 mil) Diamètre minimal de perçage pour le traitement : 0,15 mm (6 mil) Zone de traitement maximale : 305 mm x 230 mm Broche électrique allemande haute vitesse, 100 000 tr/min Moteur d'entraînement de broche allemand Logiciel de traitement de données standard Circuit CAM 7 Résolution du système de commande mobile : 0,5 µm Précision de positionnement répétitive : ≤ ±2 µm Précision de positionnement du système : ≤ ±10 µm Vitesse de perçage maximale : 150 passes/min Vitesse de déplacement à vide maximale : 250 mm/s Plateforme en granit, structure en pont Vitesse de fraisage de contour maximale : 10 mm/s Fonction de limitation de profondeur coaxiale, avec tête de fin de course coaxiale à contact 20 positions de changement d'outil, commande électronique, outil entièrement automatique Changement des axes X et Y, entraînement par servomoteur haute précision importé En plus de l'axe Z, elle est également équipée d'un axe W indépendant pour le contrôle direct de la profondeur de l'outil Équipée d'un capot vertical intégré Équipée d'un système d'aspiration des poussières industriel Équipée d'une caméra haute résolution, d'un objectif dédié et d'une source de lumière à réflexion diffuse Avec fonction de positionnement de la cible par caméra La caméra est conçue sans angle mort et est équipée d'une fonction de correction de l'angle de coupe Avec fonction de protection contre l'ouverture automatique du capot Équipée d'un ordinateur de contrôle industriel et d'un écran Alimentation : 220 V CA / 50 Hz Puissance : 1,6 kW Poids : 200 kg Dimensions du capot (L/l/H) : 850 mm × 900 mm × 1450 mm Dimensions hors tout (L/l/H) : 900 mm × 1400 mm × 1450 mm Plateforme d'adsorption sous vide en option Remarque : De l'air comprimé sec est requis, pression de 6 à 8 bar, débit supérieur à 70 L/min
