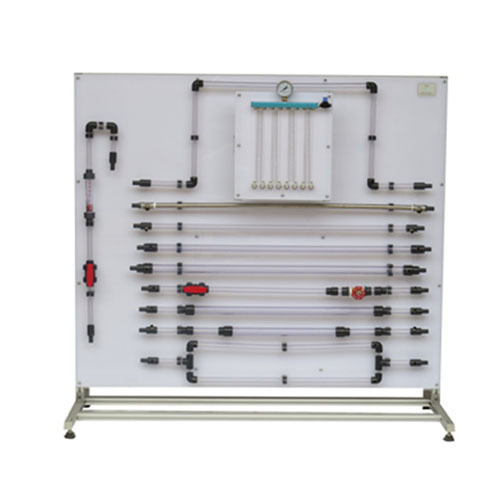

AFF029 Appareils de friction dans les tuyaux, fluides, ingénierie, équipement de formation, matériel pédagogique, matériel didactique1. Instructions d'utilisation
1) Préparez l'équipement et la source d'eau, puis fermez le robinet d'arrivée d'eau.
2) Raccordez le tuyau d'arrivée d'eau au tuyau de test.
3) Raccordez l'interface de mesure de pression du dispositif de test au manomètre.
4) Raccordez la source d'eau à l'entrée d'eau et la sortie d'eau du tuyau de test correspondant au récipient approprié.
5) Ouvrez le robinet d'arrivée d'eau. L'eau s'écoule à travers le coude DN15. Relevez le débit sur le débitmètre et la pression au point de mesure correspondant sur le manomètre. Notez les données.
6) Raccordez le tuyau d'arrivée d'eau aux différents tuyaux de test successivement, en suivant les étapes précédentes. Observez la variation de pression correspondante sur le manomètre.
7) Ajustez le débit d'eau en contrôlant l'angle d'ouverture du robinet d'arrivée d'eau. Observez les variations de pression aux points de mesure des différents tuyaux pour différents débits et notez les données.
8) Une fois l'expérience terminée, nettoyez l'eau contenue dans l'équipement. Si nécessaire, utilisez de l'air comprimé pour extraire l'eau du tube.
2. Spécifications techniques
Ce dispositif doit être conçu pour l'étude du comportement de l'écoulement dans les conduites. Il doit comprendre une conduite horizontale en acier inoxydable, munie de prises de pression statique à l'entrée et à la sortie. Ces prises, également en acier inoxydable, peuvent être raccordées à un manomètre différentiel pour la mesure des frottements dans la conduite en régimes laminaire et turbulent. Les prises de pression statique à chaque extrémité de la section d'essai doivent être équipées de deux tubes en plastique pour le raccordement au manomètre à eau.
