AFF032 Déversoirs à plaques pour la formation en ingénierie des fluides AFF014 - Matériel pédagogiqueDescription
Débit par déversoirs à crête mince
Exemples de déversoirs de mesure : déversoir Thomson et déversoir Rehbock
Les déversoirs à crête mince sont des ouvrages de régulation qui barrent un canal à ciel ouvert de manière précise. Ils sont souvent utilisés pour déterminer le débit d'un canal.

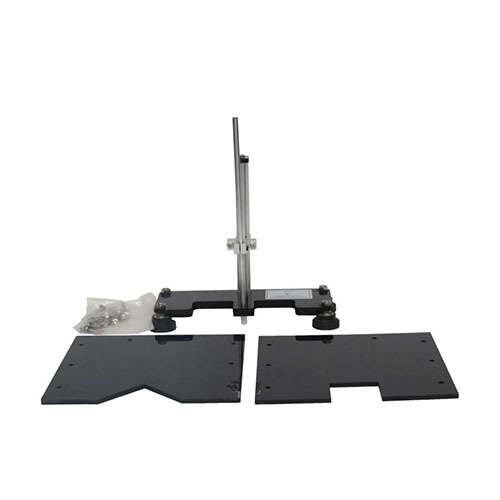

Ce dispositif comprend deux déversoirs à crête mince. Ces deux déversoirs sont des déversoirs de mesure typiques avec des ouvertures définies : triangulaire pour le déversoir Thomson et rectangulaire pour le déversoir Rehbock.
Les déversoirs sont installés et vissés en place sur le module de base AFF014.
L'installation et le remplacement du déversoir sont rapides et faciles.
L'eau provenant du petit canal expérimental AFF014 s'écoule par-dessus le déversoir étudié. Un indicateur de niveau, intégré au dispositif de mesure de la hauteur d'eau, permet de déterminer le débit, lequel est ensuite comparé aux valeurs mesurées.
Objectifs pédagogiques/Expériences :
Déversoir à crête vive : chute libre
Déversoirs à plaque comme déversoirs de mesure
Détermination du coefficient de débit
Comparaison de déversoirs de mesure
(Rehbock, Thomson)
Détermination du débit
Comparaison des débits théorique et mesuré
