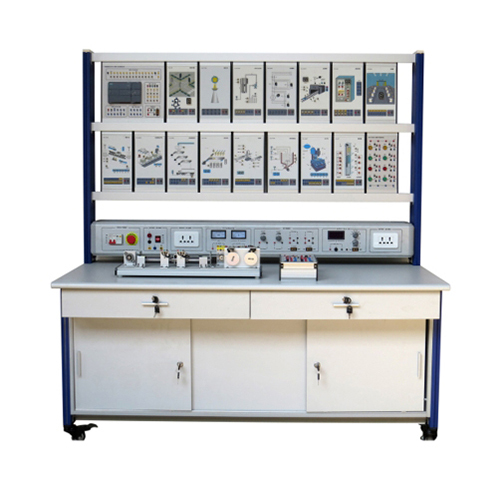

AFE1020 Formateur PLC avec mécanisme de mouvement mécanique - Équipement de laboratoire électrique - Matériel pédagogique1. Présentation du produit
1.1 Profil
L'automate programmable industriel (API) est une technologie moderne utilisée dans le secteur industriel. Ce banc de formation comprend des modules de formation pour API Siemens S7-1200, un boîtier d'alimentation, un établi et permet aux étudiants de développer leurs compétences pratiques en programmation. Il est adapté aux universités, aux écoles d'ingénieurs et aux instituts techniques. (Il peut également être équipé d'API Omron, Mitsubishi, Allen Bradley, etc.)
1.2 Caractéristiques
(1) L'établi de formation utilise une structure en colonnes d'aluminium robuste. Il comprend un boîtier de mesure et un boîtier d'alimentation pour tester et mesurer les paramètres techniques. Il est facile à utiliser et résistant.
(2) Équipé de composants, il permet aux étudiants de réaliser des combinaisons et de suivre de nombreux exercices.
(3) L'établi de formation est doté d'un système de sécurité performant.
(4) L'établi est monté sur quatre roulettes, dont deux avec casiers, pour faciliter son déplacement et sa fixation.
(5) Un placard inférieur avec casier permet aux étudiants de ranger leurs outils.
(6) Sa structure flexible permet un montage et un démontage faciles.
2. Paramètres techniques
(1) Alimentation : monophasée, triphasée, 220 V ± 10 %, 50 Hz
(2) Dimensions : 1 600 mm × 800 mm × 1 780 mm
(3) Puissance totale : < 2,0 kVA
(4) Poids : < 200 kg
(5) Environnement de travail : < 85 % d’humidité
3. Composition du produit
3.1 Panneau de commande
Le panneau de commande est constitué d’une structure métallique en aluminium et est de type boîtier fermé.
3.2 Établi de formation
L’établi de formation est constitué d’une structure en aluminium. Il est équipé de quatre roulettes pivotantes, dont deux avec freins. Le formateur peut ainsi être déplacé ou immobilisé facilement. Le panneau de l’établi a une épaisseur de 25 mm et est composé d’un substrat haute densité traité thermiquement et sous haute pression pour une résistance au feu. Il est équipé de trois tiroirs à glissières et de deux armoires à ouverture par simple pression. La structure est robuste et fiable, et son aspect esthétique.
3.3 Panneau de commande
(1) Alimentation monophasée à trois fils, testée avec un disjoncteur différentiel, et équipée d'un bouton d'arrêt d'urgence permettant de couper l'alimentation en cas de besoin.
(2) Générateur de signaux 0-10 V et 4-20 mA, ampèremètre et voltmètre avec indicateurs de sortie.
(3) Sortie avec indicateur, prise secteur européenne et prises de sécurité.
(4) Sortie de courant interne 220 V CA, alimentation bobinage 220 V CC, alimentation d'induit CC réglable en continu de 0 à 220 V, avec protection contre les courts-circuits.
3.4 Module de boîtier suspendu
Ces modules répondent aux besoins d'expérimentation multiple des étudiants. Chaque module de test est conçu selon des dimensions réelles. Lors de l'installation, insérez le module dans la fente de la colonne en aluminium, orientez l'extrémité inférieure du module vers la fente, poussez vers le bas, puis fixez le module sur la colonne.
3.5 Module de boîtier suspendu analogique à boutons et sorties
Le boîtier suspendu à boutons comprend 6 groupes de boutons de réinitialisation avec indicateur et 2 groupes de boutons d'auto-verrouillage avec indicateur. Il peut servir d'entrée auxiliaire pour un boîtier suspendu de simulation. Le boîtier suspendu de simulation de sorties comprend 16 groupes d'indicateurs, un compteur et un buzzer. Il peut servir de charge de sortie pour un automate programmable et un module d'E/S.
3.6 Module d'entraînement de simulation de véhicule mobile
Le module d'entraînement de simulation de véhicule mobile est contrôlé par un moteur pas à pas et son variateur. Il effectue des essais de mouvement linéaire et est équipé d'un interrupteur de fin de course, d'un capteur à rainure en U et de deux moteurs à courant continu. Les vitesses de rotation des moteurs à courant continu sont respectivement de 30 tr/min et 900 tr/min. Il peut être équipé d'un compteur et d'une fonction de compteur de vitesse haute vitesse pour automate programmable afin de mesurer la vitesse de rotation des moteurs. Le mouvement et le positionnement du véhicule sont contrôlés par le moteur pas à pas. La photo du module de formation à la simulation de véhicule en mouvement est présentée ci-dessous.
Boîtier suspendu de simulation de bouton et de sortie
3.7 Composants inclus
(1) Boîte suspendue de simulation d'éclairage de tour (1 unité)
(2) Boîte suspendue de simulation de test de feux de circulation (1 unité)
(3) Boîte suspendue de simulation de mélange de liquides (1 unité)
(4) Boîte suspendue de simulation de niveau d'eau de château d'eau (1 unité)
(5) Boîte suspendue de simulation de tri du courrier (1 unité)
(6) Boîte suspendue de simulation de commande de moteur (1 unité)
(7) Boîte suspendue de simulation de répondeur (1 unité)
(8) Boîte suspendue de simulation de chargement d'alimentation automatique (1 unité)
(9) Boîte suspendue de simulation de ligne d'emballage automatique (1 unité)
(10) Boîte suspendue de simulation de centre d'usinage (1 unité)
(11) Boîte suspendue de simulation de chariot d'alimentation (1 unité)
(12) Boîte suspendue de simulation de robot (1 unité)
(13) Boîte suspendue de simulation de test de commande d'ascenseur (1 unité)
(14) Boîte suspendue de simulation de distributeur automatique (1 unité)
(15) Boîte suspendue de simulation de contrôle automatique de la température (1 unité) Pièce
(16) Boîtier suspendu pour module PLC S7-1200 et E/S (1 pièce)
(17) Boîtier suspendu pour simulation de sortie PLC (1 pièce)
(18) Boîtier suspendu pour boutons et indicateurs (1 pièce)
(19) Module de formation à la simulation de déplacement de véhicule
(20) Câble électrique de sécurité 2 mm² (25 unités)
(21) Coffret d'outillage d'électricien (1 pièce)
(22) Manuel d'utilisation en anglais inclus.
(23) Multimètre (1 pièce)
(24) Clé Allen (1 jeu)
3.8 Contenu de la formation
(1) Simulation d'éclairage de tour d'observation
(2) Simulation de test de feux de circulation
(3) Simulation de mélange de liquides divers
(4) Simulation de niveau d'eau dans un château d'eau
(5) Simulation de tri du courrier
(6) Simulation de commande de moteur
(7) Simulation de système d'intervention
(8) Simulation de chargement et d'alimentation automatique
(9) Simulation de ligne d'emballage automatique
(10) Simulation de centre d'usinage
(11) Simulation de chariot d'alimentation
(12) Simulation de robot
(13) Simulation de test de commande d'ascenseur
(14) Simulation de distributeur automatique
(15) Simulation de contrôle automatique de la température
