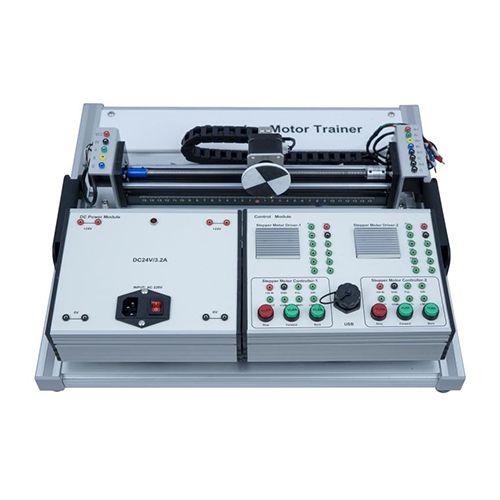

Équipement de laboratoire électrique pour entraîneur de moteurs pas à pas, matériel pédagogique, équipement éducatif

AF272E Équipement de laboratoire électrique pour entraîneur de moteurs pas à pas, matériel pédagogique, équipement éducatif
I. Présentation du produit
1.2 Présentation
Le banc d'entraînement pour moteurs pas à pas est conçu pour aider les étudiants et les électriciens à comprendre et à maîtriser les connaissances théoriques et pratiques relatives aux systèmes de commande et d'exécution des moteurs pas à pas. La plateforme de formation se compose principalement de trois parties : le module d'alimentation CC, le module de commande du moteur pas à pas et la plateforme de formation à double vis pour moteurs pas à pas.
1.3 Caractéristiques
1. Fabriqué en métal de haute qualité, le banc d'entraînement pour moteurs pas à pas offre une capacité de charge élevée et une excellente résistance à la corrosion.
2. De conception modulaire, la plateforme de formation se distingue par sa fiabilité accrue, son esthétique soignée, sa grande mobilité et une meilleure compréhension des principes de commande des moteurs pas à pas.
3. Utilisable comme module autonome, le banc d'entraînement peut être piloté par un automate programmable (configurable), permettant ainsi d'explorer et d'approfondir les différentes méthodes de commande des moteurs pas à pas.
II. Caractéristiques techniques
Alimentation : monophasée 220-240 V 50/60 Hz
Dimensions : 500 mm × 450 mm × 180 mm
Poids : < 100 kg
Conditions de fonctionnement : température ambiante : -10 °C à +40 °C ; humidité relative : < 85 % (à 25 °C)

III. Liste des composants et présentation détaillée
3.1 Partie principale :
N° Nom
1 Base de la plateforme d'entraînement pour moteurs pas à pas
2 Encodeur pour moteur pas à pas
3 Boîtier de suspension du module d'alimentation CC
4 Moteur pas à pas
5 Vis filetée
6 Boîtier de suspension du module de commande du moteur pas à pas
3.2 Boîtier d'alimentation
N° Nom
1 Voyant d'alimentation
2 Port d'alimentation CC 24 V K2
3 Port d'alimentation CC 0 V K2
4 Port et interrupteur d'entrée d'alimentation CA 220 V
5 Module de commande du moteur pas à pas
6 Module de commande du circuit du moteur pas à pas
7 Port de communication USB
3.3 Liste de configuration des équipements
N° Nom Quantité
Composant 1 Boîtier de suspension du module de commande d'alimentation 1
Composant 2 Boîtier de suspension du module de commande du moteur pas à pas 1
Composant 3 Moteur pas à pas 2
Composant 4 Vis filetée 1
Composant 5 Limiteur 2
Composant 6 Bouton marche/arrêt 6
Composant 7 Port de communication USB 1
3.4 Accessoires
N° Nom Quantité
1 Câble électrique rouge 2 mm² 4
2 Câble électrique noir 2 mm² 15
3 Câble électrique vert 2 mm² 20
4 Rallonge électrique 1
5 Câble de communication USB 1
6 CD du logiciel de surveillance 1
7 Fusibles 3
8 Couvercle anti-poussière 1
IV. Liste des expériences
Expérience 1 : Installation des ports électriques du banc d'entraînement pour moteur pas à pas
Expérience 2 : Câblage du circuit du banc d'entraînement pour moteur pas à pas
Expérience 3 : Surveillance logicielle de la plateforme d'entraînement pour moteur pas à pas
Expérience 4 : Rotation avant du moteur pas à pas sur la plateforme d'entraînement
Expérience 5 : Inversion du sens de rotation du moteur pas à pas sur la plateforme d'entraînement
